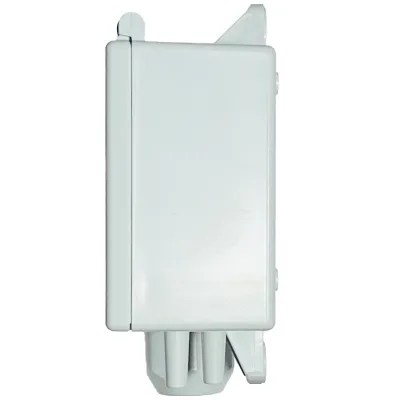

Hava için fark basınç sensörü

0…500Pa, 0…1.000Pa, 0…1.600Pa, 0…2.000Pa, 0…2.500Pa, 0…3.000Pa, 0…4.000Pa ve 0…5.000Pa aralıklarında ölçüm yapabilmek için üzerinden seçilebilir özellikli 8 farklı basınç ölçüm aralığı

24V DC/AC enerji beslemeli

0-10V DC / 4-20mA seçenekli üzerinden ayarlanabilir sinyal çıkışlı

IP54 koruma sınıfına haiz

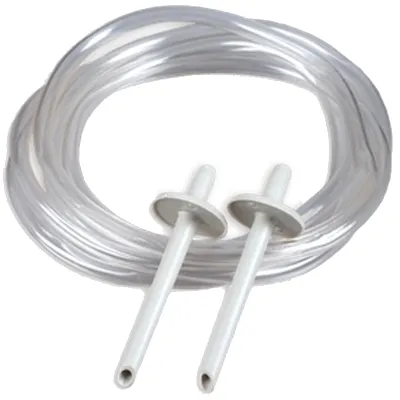

1m uzunluğunda montaj hortumu ve 80mm uzunluğunda 2 adet montaj probları dahil

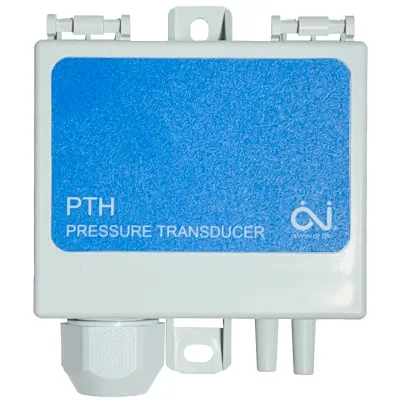

PTH, öncelikle havalandırma sistemlerindeki toplam ve fark hava basınçlarını ölçmek için tasarlanmış bir dizi elektronik basınç transmiteridir. Elde edilen ölçümler, bir regülatör, PLC veya izleme sistemi aracılığıyla izleme, kontrol ve düzenleme amacıyla kullanılır.
Tipik uygulamalar şunları içerir:
- Kanal sistemi içinde belirli bir konumda sabit basıncın bakımı/kontrolü.
- Kanal sistemi içinde istenen düşük basıncın bakımı/kontrolü.
- Optimum filtre değiştirme süresini belirlemek için filtreler arasındaki basınç farklarının ölçümü.
- Standart bir açıklık boyunca diferansiyel basınç ölçümleri yoluyla akış belirleme.

ÖZELLİKLERİ:

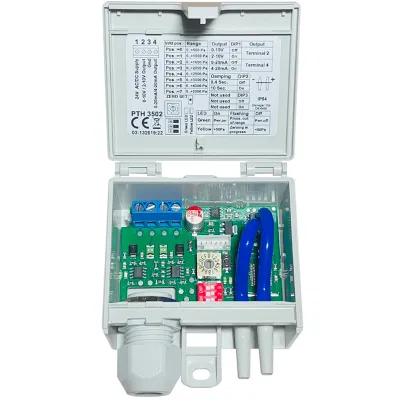

PTH, konforlu havalandırma sistemleri için bir basınç transmiteridir. Ölçülen hava basıncıyla orantılı bir aktif akım veya voltaj sinyali sağlar. PTH yarı iletken elemanlardan oluşur. Hava çıkışı yoktur ve ünite böylece havalandırma sisteminde toza karşı korunur. Basınç elemanı, belirtilen sıcaklık aralığı boyunca doğru basınç ölçümü sağlamak için sıcaklık telafilidir. Basınç transmiterinin gerekli ölçüm aralığı DIP anahtarları ile ayarlanır. Çıkış sinyali, bir jumper ayarlanarak voltaj [V]'den akım [mA]'ya değiştirilebilir. Bir DIP anahtarı, verici çıkış sinyalinde havalandırma sistemi içindeki basınç dalgalanmalarının hafifletilmesi için iki farklı sönümleme süresinin seçilmesine izin verir. Yeşil LED, besleme voltajının doğru şekilde bağlandığını gösterir. Gerçek basınç seçilen ölçüm aralığının dışındaysa yeşil LED yanıp söner.

MONTAJ:

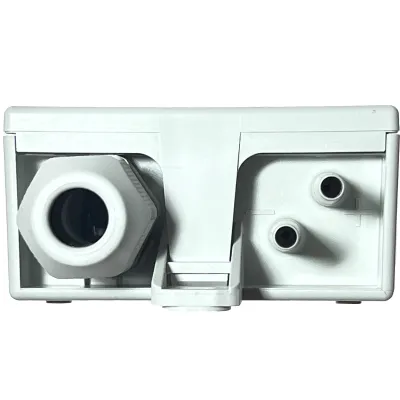

PTH, vidalar kullanılarak düz bir yüzeye güvenli bir şekilde monte edilmelidir. PTH, montaj yönüne karşı duyarsızdır. Ancak, belirtilen muhafazayı korumak için, konektörler yukarı bakıyorsa boruların her iki boru konektörüne de takılması gerekir. Muhafaza vida delikleri ile donatılmıştır. Basınç, borular vasıtasıyla bağlanır. Daha yüksek basınç “+ konektöre” ve düşük basınç “- konektöre” bağlanmalıdır. Tüpler istenmeden değiştirilirse veya basınç ölçüm aralığının dışındaysa yeşil LED yanıp söner. Basınç boruları mümkün olduğunca kısa olmalı ve titreşimi önlemek için yerine sabitlenmelidir. Mümkün olan en iyi sonuçları elde etmek için, türbülans riskinin en az olduğu yerde, yani havalandırma kanalının merkezinde ve dirseklerden ve dallardan uygun bir mesafede basınç ölçülmelidir. Konnektörlerin yan taraflarında bulunan yaylı kilide basılarak herhangi bir alet kullanılmadan muhafaza açılır. Verici kablosunun uzunluğu 50 m'ye kadar olabilir ve bağlanmalıdır. Gerilim sinyalleri verici işlevini etkileyebileceğinden, verici kablosu ana şebekeyi taşıyan kablolardan ayrı tutulmalıdır.

SIFIRLAMA

Basınç sensörü, monte edildikten ve güç kaynağı bağlandıktan sonra sıfırlanabilir. Sensörü sıfırlamadan önce + ve - konektörler üzerindeki basıncın eşit olduğundan emin olmak önemlidir (örn. havalandırma sistemini durdurarak). Sarı LED sürekli yanıyorsa, sensör 50 Pa'dan fazla bir fark basıncı ölçüyor demektir. Bu, sistem içindeki istenmeyen basınçtan (taslaklar veya sıkıştırılmış borular) kaynaklanıyor olabilir. Sıfırlama sırasında tüplerin + ve - konektörlerinden çıkarılması önerilir. Sıfırlama, entegre sıfırlama anahtarına basılarak etkinleştirilir, ardından sarı LED, sıfırlama tamamlanana kadar yanıp sönmeye devam eder.
