Data Sheet | Teknik Doküman PM10 - Hexa Controls Pano Montaj Pozisyometre pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz. Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

Ana özellikleri
-Ayarlanabilir analog 0-10V ayarlanabilir çıkış
-Voltaj değeri göstergesi
-Ekran doğruluğu (ayar): 0.1 (ince ayar) veya 1.0 (kaba ayar).
-Güç kaynağı ters polarite ve çıkış kısa devre koruması var.
-Enkoder ayarı, manuel ayar veya otomatik programlanabilir çıkış olabilir: dinamik çıkış sürekli eğri.
-Güç kaynağı ters bağlantı korumasına sahiptir ve çıkış kısa devre korumalıdır;
-4 haneli, sıvı kristal ekran (arka aydınlatmalı);

Teknik göstergeler:
Montaj paneli/şasi açılış boyutu: 77*40mm;
Güç kaynağı: DC7V---28V (güç kaynağı çıkıştan 2V daha büyük olmalıdır, örneğin, 0-10V çıkış, fazla 12V güç kaynağı);
Ekran ayar doğruluğu: görüntülenen değere göre, en düşük 1 ‰ (5V doğruluk 0.005V);
Gerçek doğruluk ± 0.02V (multimetre hatasına kıyasla);
Çıkış maksimum akım 200mA;

Not: İngilizce kılavuzunun ayrıntılı bir PDF versiyonu sağlayın. İhtiyacınız varsa lütfen bizimle iletişime geçin.

Paket şunlardır:

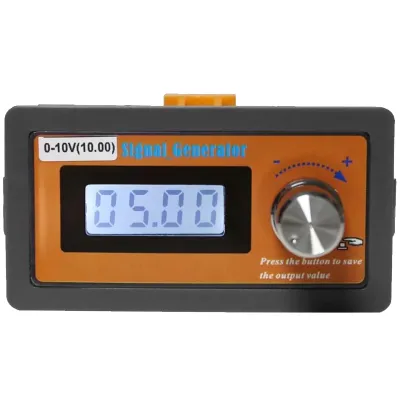

1 adet dijital 0-10V sinyal jeneratörü

Dijital potansiyometre, pano montaj, 0-10V DC sinyal çıkışı, 24V DC

Main Features

- Adjustable analog 0-10V adjustable output

- Voltage value display

- Display accuracy (Adjustment): 0.1 (Fine adjustment) or 1.0 (Rough adjustment).

- Have power supply reverse polarity and output short-circuit protection.

- Encoder adjustment, can be manual adjustment or automatic programmable output: dynamic output continuous curve.

-The power supply has reverse connection protection and the output is short-circuit protected;

-4-digit, liquid crystal display (with backlight);

Technical indicators

Mounting panel / chassis opening size: 77 * 40mm;

Power supply: DC7V---28V (power supply must be 2V larger than the output, for example, 0-10V output, more than 12V power supply);

Display adjustment accuracy: according to the displayed value, the lowest 1 ‰ (5V accuracy 0.005V);

The actual accuracy is ±0.02V (compared to the multimeter error);

Output maximum current 200mA;

Note:Provide a detailed PDF version of the English manual. Please contact us if you need.

Package include:

1pc Digital 0-10V Signal Generator
