Data Sheet | Teknik Doküman 18.19.883 - Kas Mini Vanalı Kollektör Paslanmaz Çelik Gövde 3 Zonlu pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz. Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

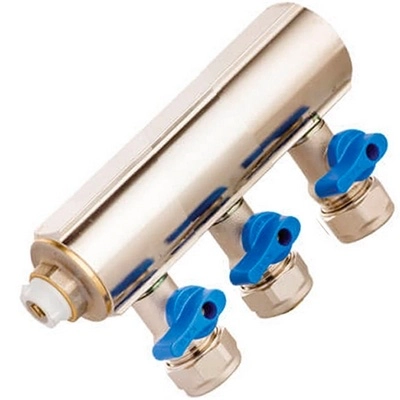

Yerden ısıtma ve petekli sistemler için kullanıma uygun mini vanalı kollektör, DN25 (1") içten dişli bağlantı çapı, 3 zonlu (delikli) paslanmaz çelik gövde, 16*2 delik bağlantılı, PN10 basınç sınıfına haiz, plastik purjörlü kollektör tapalı, maks. -10 ...+110 °C kullanımlarda uygun
Mini Vanalı Kollektör Kullanım Alanı:Kendinden mini vanalı kollektörler sıcak/soğuk su tesisat sistemlerinde besleyiciden gelen suyun sistemdeki diğer hatlara dağıtılmasını veya sistemdeki diğer hatlardan toplanmasını sağlar.Kollektör Özellikleri:1- Kollektörün üzerinde bağlantılı olan özel tasarımlı mini vanalar sayesinde açma-kapama kolaylığına ve uzun ömürlü kullanıma olanak sağlar.2- Üretim esnasında %100 sızdırdırmazlık testi.3- Gövde üzerinde hava tahliyesini sağlayan mekanik purjör tertibatı.4- Özel tasarım gövde sayesinde darbelere karşı yüksek mukavemet özelliği.5- Gidiş ve dönüşe göre kırmızı ve mavi renkli kol opsiyonu.Vanalı Kollektör Montajı ve Kullanım Talimatları:1- Taşıma ve nakliye esnasında ürünün zarar görmemesine dikkat ediniz. Montaj öncesi, mamülün içine çalışmasını etkileyecek yabancı madde girmemesi için montaj anına kadar paketten çıkarmayınız.2- Vanalı kollektör montajının öncesinde tesisatınızdaki her türlü yabancı maddeyi temizleyiniz.3- Kollektöre bağlanacak diş boyunun,tam olarak kullanıldığına dikkat ediniz.4- Öncelikle hortumun kollektöre montajını gerçekleştiriniz. Kollektör montajını anahtar ağzından kavrayarak, zarar vermeyecek uygun anahtarla monte ediniz.5- Vanalı kollektöre bağlanacak hortumun doğru ölçüde (16×2/17×2) olduğundan emin olunuz. Girişte yer alan somun, yüzük ve uçları öncelikle hortuma takınız. Ardından somunu gövdeye uygun anahtarla yapınız.6- Montaj esnasında bağlantıların , kollektör ile eksenel olmasına dikkat ediniz.7- Donma tehlikesine karşı tesisat korunmalıdır.8- Isıtma sistemlerinde kullanılma uygundur, yanıcı veya yakıcı gaz tesisatlarında kullanılmamalıdır.9- Ürünü boyamayınız, aşındırıcı kimyasallar ile temas ettirmeyiniz.
