Data Sheet | Teknik Doküman 18.03.704 - Kas Vanalı Kollektör Prinç Gövde 4 Zonlu pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz. Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

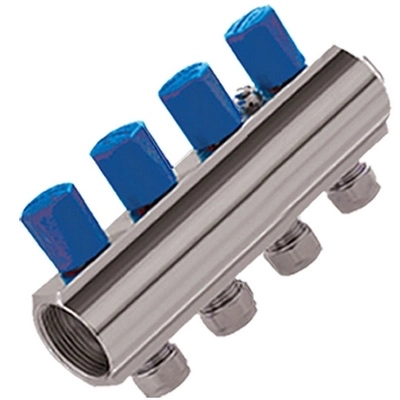

Yerden ısıtma ve petekli sistemler için kullanıma uygun manuel vanalı kollektör, DN32 (1 1/4") içten dişli bağlantı çapı, 4 zonlu (delikli) pirinç gövde, 16*2 delik bağlantılı, PN10 basınç sınıfına haiz, plastik purjörlü kollektör tapalı, maks. 120°C kullanımlarda uygun
Vanalı Kollektör Montaj ve Kullanımı1- Taşıma ve nakliye esnasında ürünün zarar görmemesine dikkat ediniz. Vana montajı öncesi, mamulün içine, çalışmasını etkileyecek yabancı madde girmemesi için montaj anına kadar paketten çıkarmayınız.2- Montaj öncesi tesisatınızdaki her türlü yabancı maddeyi temizleyiniz.3- Kendinden vanalı kollektöre bağlanacak diş boyunun, vanada bulunan diş boyundan fazla kısa veya fazla uzun olmamasına dikkat ediniz.4- Montaj esnasında vanayı kapalı konumda tutunuz. Vanayı montajını gerçekleştireceğiniz taraftaki anahtar ağzından, uygun anahtar yardımıyla kavrayınız ve monte ediniz.5- Vanayı tesisata montaj ederken aşırı ilaç veya keten kullanımı ürünün işlevselliğini etkilediğinden dikkat ediniz.6- Küresel vanaları tam açık yada tam kapalı konumda kullanınız.7- Vanayı açıp kapatırken çevirme kolu üzerindeki ok işaretlerine uyunuz.8- Ürünü boyamayınız, aşındırıcı kimyasallar ile temas ettirmeyiniz.9- Vana açma-kapama işleminde yardımcı alet kullanmayınız, çevirme kolunu sökmeyiniz.
