Data Sheet | Teknik Doküman GTK20 - GENERAL Termostatik Karışım Vanası pdf indir

Bu ürünün sahip olabileceği farklı bir doküman ihtiyacınız var ise lütfen bizimle iletişime geçiniz. Bu bölümden sadece ürüne ait teknik verileri içeren Teknik Dokümanı (Datasheet) indirebilirsiniz.

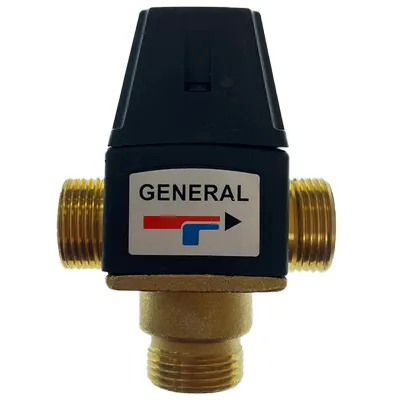

KARIŞIM VANASI NEDİR VE NERELERDE KULLANILIR ?

Karışım vanası, yüksek sıcaklıkta su taşıyan bir borudaki sıcak suyu, soğuk şebeke suyu karıştırarak istenen sıcaklığa getiren karıştırıcı vanadır. Diğer adı mix vanadır. Karışım vanaları son derece basit ve kolay bozulmaz bir yapıya sahiptir. Karışım vanasının gövde içerisinde yüksek hassasiyetli ve sıcaklık etkisiyle hareket eden  bir termal eleman bulunmaktadır. Bu termal eleman gövde içerisinde hareket ederek sıcak ve soğuk suyu orantılı olarak karıştırır ve  istenen sıcaklıkta karışım suyunu oluşturur.

Vananın içindeki yüksek hassasiyetli termal elemanın hassasiyeti 1 derecenin altındadır. Karışım vanasının bağlanmasına gelince, bu vananın 3 adet bağlantı ağzı vardır. Bu üç ağızdan ikisi su girişi, birisi su çıkışıdır.  Bir ağzına, değişken sıcaklıkta olan sıcak su bağlanır. Örneğin güneş enerjisi sisteminden gelen sıcak su bağlanır, diğer hattına ise  soğuk olan şebeke hattı bağlanır, üçüncü hattımız çıkış hattımızdır yani evimize giden karıştırılmış ve sıcaklığı regüle edilmiş  kullanma sıcak su hattıdır.  Sistem bağlantıları yapıldıktan güneş enerjisinden gelen sıcak su kaç derece olursa olsun karışım vanasında soğuk suyla karıştırılarak istenen sıcaklıkta su almak mümkündür. Örneğin 80°C deki bir güneş enerjisi suyunu içine soğuk 18°C şebeke suyu karıştırarak her zaman 45°C konforlu su almak mümkündür.

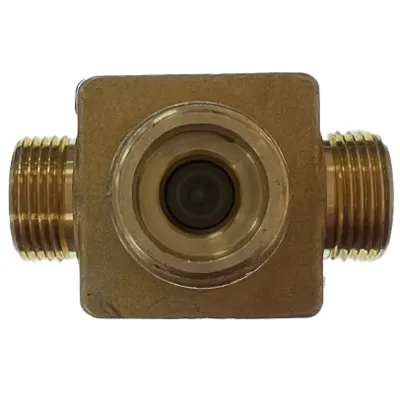

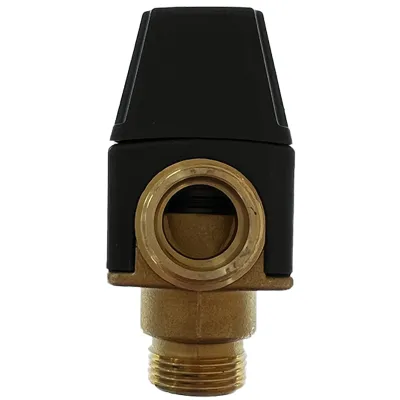

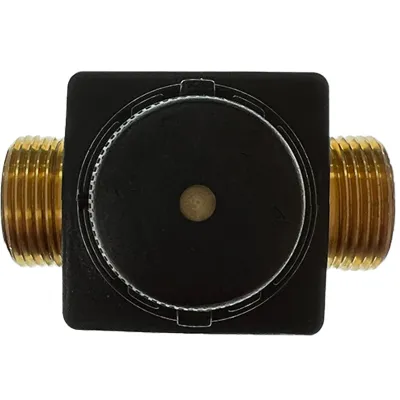

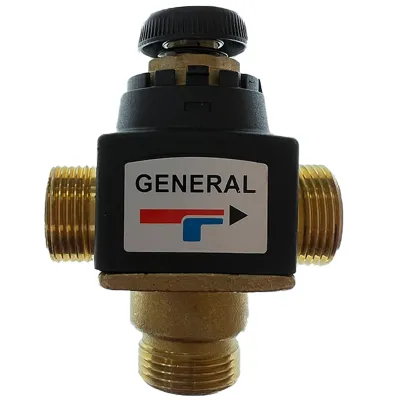

Vanamızın üzerindeki sarı plastik olarak gözüken ayar skalasından  su sıcaklığını 25-60°C arasında istediğimiz dereceye ayarlamak mümkün olacaktır. Böylece banyo yada mutfakta haşlanma tehlikesi olmadan, zaman kaybetmeden, gereksiz su harcamadan rahatça yıkanmak mümkün olacaktır.

Karışım Vanası Kullanım Alanları:

a) Güneş enerji sistemlerinde, güneş enerjisinden gelen yüksek sıcaklıktaki suyun, eve musluklara gitmeden önce  soğuk şebeke suyuyla karıştırarak istenen sıcaklığa getirilmesi. Böylece güneş enerjisinden gelen ve sıcaklığı kontrol edilemeyen kızgın su haşlanmaya neden olamaz. Ayrıca kızgın suyu ılıştırmak için banyo musluklarında gereksiz zaman ve su harcamazsınız.

b) Yerden Isıtma Sistemlerinde, yerden ısıtma borularına gönderilen suyun sıcaklığının mutlaka sınırlandırılması gerekir. Yerden ısıtma zeminini 29°C nin üzerine çıkması teknik ve sağlıkla ilgili sorunlara neden olacağından Kazandan gelen yüksek sıcaklıklı kalorifer suyu , soğuk dönüş suyuyla karışım vanası aracılığı ile karıştırılarak mükemmel bir sistem kurulur. Böylece örneğin tek bir kazanla boyler ve panel radyatörlere sıcak su gönderilirken, aynı anda yerden ısıtma sisteminine de düşük sıcaklıklı su göndermek mümkündür.

c) Merkezi sistem boylerli sıcak su üreten binalarda, eğer boylerde üretilen kullanma sıcak suyu çok sıcak ise gene haşlanmayı önlemek için kullanılmaktadır.

d) Sabit sıcak su istenen diğer tüm proseslerde güvenle kullanılabilir.

Yukarıdaki kullanım alanlarına paralel olarak, müstakil ev  yazlıklarda ve apartman ve iş yerlerinde, ticari mutfaklarda, çocuk kreşlerinde, huzur evlerinde  okullarda, pansiyon ve otellerde, endüstriyel uygulamalar da, kazan dönüş suyunu soğutması istenen kazan dairelerinde güvenle kullanılabilir.

Termostatik Karışım vanasının üstün özellikleri :

1) Skalasından ayarlanan sıcaklığı 1°C altında bir hassasiyetle sağlar.

2) Düşük debilerde dahi hassas kontrole devam eder.

3) Sadece iki parçadan oluşan yapısı sayesinde son derece basittir, bakım gerektirmez ve vana yerinden sökülmeden servis yapılabilir.

4) Haşlanma koruması vardır. Soğuk su tarafında su kesilirse yada karışım suyu tarafından çıkan suyun sıcaklığı ayarlanan sıcaklıktan 10°C den fazla yüksekse  karışım vanası haşlanmayı önlemek için suyu anında keser.

5) Sıcak suyun kesildiği durumlarda da , soğuk su tarafı otomatik olarak kesilir.

Dikkat : Cihazın sağlıklı çalışabilmesi için soğuk ve sıcak su hatlarının basınçlarının birbirine yakın yada  en fazla 2,5 bar farklılıkta olması gereklidir. Soğuk ve sıcak hatlar arasındaki basınç farkı, basıncı yüksek olan,  hattan fazla su girişine neden olur. Bu fazla su girişi de karışım suyunun sıcaklığında hata payı oluşturur. Örneğin soğuk su hattınızın basıncı, sıcak su hattınızın basıncından 3 bar fazla ise, soğuk su karışıma fazla katılacak ve örneğin suyu 40°C ayarladıysanız , karışım suyu 30°C gelecektir. Bu hata payını düzeltmek için; ya yüksek basınç tarafına basınç düşürücü takmalı yada düşük basınç tarafına hidrofor takmalısınız.
